Savez-vous ce que sont le levier releveur de fil, le crochet rotatif, le crochet navette et l'arbre ?

Levier de relevage de fil

Le corps principal et le noyau de l'équipement de couture, en prenant une machine à coudre à plat comme exemple, quelle que soit la complexité et la précision de son mécanisme, tant qu'il utilise une aiguille et du fil pour coudre le matériau à coudre, il est indissociable du mouvement conjoint des quatre mécanismes de base : mécanisme de barre à aiguille, mécanisme de crochet de fil, mécanisme de reprise de fil et mécanisme d'alimentation.

Parmi les quatre mécanismes, celui qui transporte, recycle et resserre l'aiguille et le fil est appelé mécanisme de prise de fil. Le levier de prise de fil est chargé de collecter et de libérer le fil de surface à chaque cycle de travail de couture et coopère avec le mécanisme d'alimentation du tissu pour terminer la formation des points de couture. Le ressort de prise de fil, la pince à fil et le crochet lent de fil sont tous subordonnés au mécanisme de prise de fil. Le réglage correct de la tension et des accessoires de collecte de fil est une condition importante pour maintenir de bons points.





La caractéristique de fonctionnement du mécanisme de prise de fil réside dans le mouvement de haut en bas du trou de la tige de prise de fil. Lorsque la tige de prise de fil se déplace vers le bas, elle fournit du fil à l'aiguille descendante, et lorsque la navette rotative accroche le fil supérieur, elle fournit le fil supérieur à la navette rotative jusqu'à ce que le fil supérieur se termine après avoir traversé le cadre de la navette. Lorsque la tige de prise de fil se déplace vers le haut, elle est chargée de retirer le fil supérieur du cadre de la navette et de resserrer les points formés dans le matériau de couture pour former un point ferme, et de retirer le fil supérieur de la boule de fil pour préparer la formation du point suivant.

Le mécanisme de reprise de fil est divisé en :

1. Mécanisme de reprise de filetage à came. Mécanisme dans lequel la tige de reprise de filetage se déplace grâce à la came.

2. Mécanisme de relevage de filetage à bielle. Mécanisme dans lequel la tige de relevage de filetage se déplace grâce au mécanisme à quatre barres. La tige de relevage de filetage est la bielle du mécanisme à quatre barres.

3. Mécanisme de relevage de fil à tige coulissante. Mécanisme dans lequel la tige de relevage de fil se déplace grâce au mécanisme à tige coulissante à manivelle. La tige de relevage de fil est la tige de guidage du mécanisme à quatre barres.

4. Mécanisme de reprise de fil rotatif. Mécanisme qui utilise un ou deux disques circulaires ou d'autres composants de forme équipés de broches de reprise de fil pour effectuer le mouvement de reprise de fil par mouvement rotatif.

5. Mécanisme de relevage du fil de la barre à aiguille. Dispositif de passage ou de serrage du fil fixé à la barre à aiguille, ou mécanisme de tige de relevage du fil directement fixé à la barre à aiguille.

Dans les machines à coudre industrielles, le relevage du fil de la bielle et le relevage du fil de la barre à aiguille sont généralement les plus courants. Il existe deux façons de relevage du fil : l'une consiste à serrer la bobine précédente avant d'insérer l'aiguille ; l'autre consiste à la serrer à l'aide du dispositif de tension du dispositif de relevage lors du retrait de l'aiguille. La première méthode de serrage est utilisée sur les surjeteuses ou les machines à interlock (y compris les machines à coudre à chaîne à double fil), et la deuxième méthode de serrage est utilisée sur les machines à coudre à plat. Les points requis par l'aiguille pour la deuxième entrée de fil proviennent de deux aspects : l'un est obtenu lors du serrage du point précédent, et l'autre consiste à l'extraire de la boule de fil après avoir surmonté la pression du régulateur de tension. En général, la course et la trajectoire de mouvement de la tige de relevage du fil sont relativement fixes. En raison de son statut subordonné, il est déterminé que les dimensions pertinentes du mécanisme sont peu susceptibles d'être ajustées, et il doit être fabriqué et installé strictement conformément aux exigences de positionnement.

Le mécanisme de prise de fil de la machine à coudre à plat a été conçu à l'origine avec un mécanisme à came, un mécanisme à bielle, etc. Étant donné que les tiges du mécanisme à bielle sont toutes connectées par paires basses, il présente de nombreux avantages, en particulier la réduction du taux de rupture du fil de coton. Par conséquent, les machines à coudre à plat industrielles actuelles utilisent toutes un mécanisme de prise de fil à bielle. Le mécanisme de prise de fil à quatre maillons de la machine à coudre industrielle actuelle empêche principalement le griffe d'entraînement d'étirer le segment de fil et de desserrer la suture lors de l'alimentation du matériau de couture vers l'avant, de sorte que l'aiguille de la machine réduit la force d'interférence lors du perçage du matériau de couture, et complète le réglage approprié de la quantité de fil des points en transportant et en resserrant la suture pour assurer la position correcte de la force de l'aiguille.

Selon le principe de fonctionnement de la machine à coudre, il existe des exigences de temps strictes pour la coordination des mouvements de la tige de prise de fil, de l'aiguille de la machine et de la navette. En particulier, la tige de prise de fil doit être très précise et coordonnée avec les mouvements des différents mécanismes de la machine à coudre. Sinon, l'effet de couture sera au minimum affecté et des défauts tels que le « saut de point » et la « rupture de fil » seront causés, et au pire, elle ne fonctionnera pas. Par conséquent, le processus de fabrication de la tige de prise de fil doit être élevé.

2 Navettes rotatives, navettes pivotantes

>Navette rotative

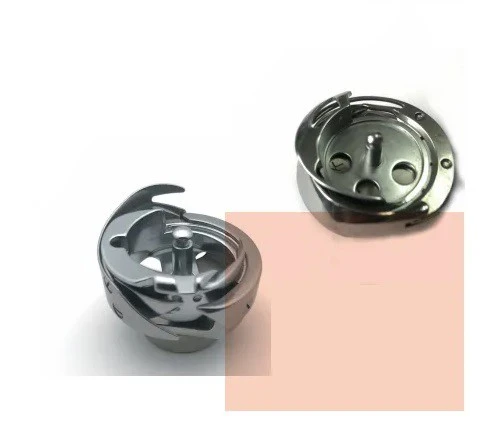

Parmi les équipements de couture, la machine à coudre la plus courante est la machine à coudre à point noué. La plupart de ces machines à coudre utilisent une navette rotative, qui accroche la boucle de fil avec sa pointe de navette, élargit la boucle de fil et guide la boucle de fil autour du noyau de la navette pour former un point noué. La navette rotative est un élément important de la machine à coudre. Si la commande électronique est le cerveau de la machine à coudre, alors la navette rotative est le cœur de la machine à coudre. La navette rotative se compose d'un lit de navette, d'une peau de navette rotative, d'une plaque de navette rotative et d'un cadre de navette rotative.



Schéma de principe du fonctionnement du crochet rotatif



Le principe de fonctionnement de la navette rotative est le suivant : après que l'aiguille a atteint une certaine distance, la pointe de la navette du lit de la navette rotative commence à s'accrocher dans la boucle de fil. Une fois que la pointe de la navette a accroché la boucle de fil, elle continue de tourner. Lorsque la boucle de fil est envoyée au rail de guidage du cadre de la navette rotative, la boucle de fil est accrochée par le crochet diviseur de fil du cadre de la navette. À ce moment, l'aiguille de la machine doit s'élever d'environ 2 mm par rapport à la position limite inférieure. Le crochet diviseur de fil sur le cadre de la navette rotative doit laisser le temps à l'extrémité de la boucle de fil de se déplacer vers l'arrière du rail de guidage lorsque la boucle de fil est sur le point de s'approcher. Le crochet diviseur de fil et l'axe du mouvement de l'aiguille sont à environ 50 degrés. La boucle de fil est accrochée à 45 degrés de la surface convexe supérieure du cadre extérieur de la pointe de la navette du lit de la navette, et elle continue de tourner. L'extrémité de la boucle de fil est accrochée au crochet diviseur de fil. Afin de permettre à la boucle de fil de glisser en douceur sur la surface du cadre de la navette, le biseau situé à l'extrémité de la plaque de guidage du fil pousse la tête de fil de la boucle de fil vers l'extérieur, et l'arrière de la boucle de fil est accroché par le crochet de division de fil du cadre de la navette et glisse vers le bas du cadre de la navette. À ce moment, l'aiguille de la machine se retire du mécanisme de la navette rotative.

Étant donné que la partie de passage du fil du cadre de la navette est très lisse, la boucle de fil peut glisser en douceur depuis le bas du cadre de la navette. Lorsque la pointe de la navette tourne à 180 degrés, la tige de prise de fil se lève et récupère le fil restant envoyé vers le bas par la tige de prise de fil. La pointe de la navette accroche la boucle de fil et continue de tourner. La moitié avant de la boucle de fil se trouve sous la plaque de guidage du fil. Après avoir traversé la surface inclinée à 45 degrés de la surface convexe du cadre extérieur, le bord de la plaque de guidage du fil mobile s'élève progressivement au-dessus du cadre de la navette, poussant la moitié avant de la boucle de fil vers l'extérieur. La moitié arrière de la boucle de fil est accrochée par le crochet de séparation du fil du cadre de la navette, et la boucle de fil est séparée d'avant en arrière. Enfin, l'avant et l'arrière de la boucle de fil sont passés à travers le cadre de la navette, et la ligne inférieure est placée au milieu. La boucle de fil est serrée par la tige de prise de fil pour former un point.

La navette rotative est installée sur l'arbre inférieur de la machine à coudre. La navette intérieure est fixe et la navette extérieure tourne avec l'arbre. La vitesse peut atteindre 10,000 tours par minute, soit environ 167 tours par seconde. En une minute, 5,000 joints peuvent être cousus (deux tours pour former un nœud de fil), et la distance entre les nœuds de fil est généralement d'environ 1 mm, parfois même jusqu'à 0,7 mm, et le fil ne peut pas se casser, sauter ou se froisser. Compte tenu des caractéristiques du traitement par navette rotative, Deying a amélioré la précision, la durabilité et la stabilité du produit en optimisant la technologie du processus et en adoptant des équipements de pointe, et a également amélioré l'efficacité de la production. La qualité de certaines navettes rotatives surpasse même celle des navettes rotatives japonaises.





Une petite navette rotative, avec un rayon ne dépassant pas 2 cm, est un processus complexe qui nécessite plus de 250 processus pour être achevé. En tant que « cœur » de la machine à coudre, il détermine directement l'effet de couture. Par conséquent, la qualité de la machine à coudre a des exigences très élevées en matière de qualité de la navette rotative. Parmi eux, le polissage de la navette rotative est une partie très importante de la production de la navette rotative. Dans le passé, seul le polissage manuel était effectué. Ces dernières années, les fabricants de pièces de navette rotative ont commencé à utiliser des équipements pour remplacer le polissage manuel, afin d'obtenir les effets d'ébavurage, de chanfreinage, de désoxydation, d'élimination de la rouille, de meulage et de polissage, de polissage de précision, de polissage miroir, etc. des pièces de navette rotative telles que la navette rotative, le boîtier de navette, le crochet de dévissage, le cadre de navette, la bobine et le manchon de bobine.

>Navette pivotante

La navette pivotante de la machine à coudre à point noué est entraînée par un mécanisme semi-rotatif, et la navette pivotante accroche la boucle du fil d'aiguille et passe à travers la navette pivotante et son manchon de canette pour s'entrelacer avec le fil de navette pour former un mécanisme de point noué. En ce qui concerne la navette, le crochet rotatif est indispensable. Les deux pièces servent à l'aiguille pour accrocher le fil et la ligne inférieure ensemble. La navette et le crochet rotatif sont tous deux destinés à cet usage, mais la conception est différente. La comparaison de la navette et du crochet rotatif ensemble peut également mieux présenter la navette.

Le principe du crochet rotatif pour former une trace est fondamentalement le même que celui de la navette, mais son processus et sa méthode de formation d'une trace sont différents de ceux de la navette. Le crochet rotatif tourne à une vitesse angulaire constante, tandis que la navette effectue un mouvement de va-et-vient non constant ; dans le mouvement de va-et-vient de haut en bas de l'aiguille de la machine (l'arbre principal tourne d'un cercle), le crochet rotatif tourne à une vitesse angulaire constante pendant deux semaines, tandis que la navette oscille d'avant en arrière une fois ; le cadre de la navette est fixe et le lit de la navette tourne. C'est la pointe du lit de la navette qui accroche la boucle de fil, et le crochet du cadre de la navette est utilisé pour diviser le fil, de sorte qu'il passe autour du manchon du noyau de la navette et du bas et du haut du cadre de la navette, et le fil est retiré de la tête de la plaque de navette pour former une boucle de fil.

3 axes

Les machines à coudre industrielles sont principalement un système complet composé de quatre parties mobiles. L'extrémité avant est la partie de perçage, qui utilise l'aiguille de la machine pour percer le matériau à coudre puis le serrer progressivement pour former une bobine. La partie de prélèvement de fil est la partie de perçage de la tête de la machine qui alimente en continu le fil et peut être rapidement rétractée lorsque la bobine est récupérée. La partie crochet de fil utilise les fils à l'extrémité avant de l'arbre du crochet rotatif pour se lier les uns aux autres avant de commencer à travailler. La partie d'alimentation en tissu est chargée d'alimenter rapidement la tête de la machine en matériaux de couture après avoir terminé un travail de couture complet. La partie pied-de-biche est utilisée pour presser le matériau à coudre et modifier l'espacement des points. Ce sont tous des mouvements coordonnés et synchronisés entre les mécanismes mécaniques de la machine à coudre pour garantir que la machine à coudre puisse terminer avec succès le travail de couture. Le mouvement de ces mécanismes nécessite qu'une pièce soit complétée, c'est-à-dire l'axe.

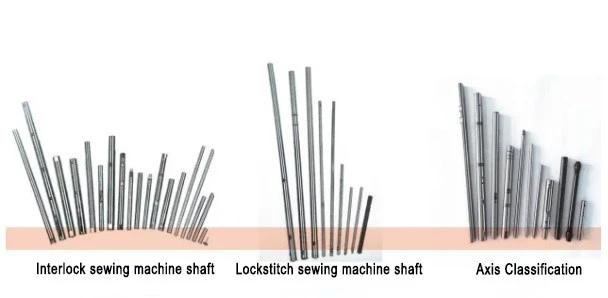

Selon le type d'arbre requis par les différents modèles de machines à coudre, ils peuvent être divisés en arbres droits et vilebrequins. Les arbres droits sont principalement utilisés dans les machines à point noué, et les vilebrequins sont principalement utilisés dans les surjeteuses et les machines à interlock. Selon la fonction de l'arbre, il peut être divisé en arbre supérieur, arbre inférieur et arbre vertical. Prenons l'exemple de la machine à point noué : l'arbre supérieur de la machine à point noué entraîne le mécanisme de la barre à aiguille et le mécanisme de relevage du fil, l'arbre inférieur entraîne le mécanisme de relevage du fil centré sur la navette rotative, et l'arbre vertical joue le rôle de connexion des arbres supérieur et inférieur.
