JUKI AMS 224EN

Paramètres de la machine à motifs programmable JUKI AMS-224EN :



Nom du modèle	AMS-224EN-HS4530	AMS-224FR-GB4530	AMS-224EN-HS6030	AMS-224FR-GB6030
Application	Poids moyen à lourd	Très lourd	Poids moyen à lourd	Très lourd
Type de cadre d'alimentation	Cadre d'alimentation monolithique :(Pince de travail pneumatique)	Cadre d'alimentation à double course : (pince de travail pneumatique)	Cadre d'alimentation monolithique :(Pince de travail pneumatique)	Cadre d'alimentation à double course : (pince de travail pneumatique)
Max. vitesse de couture	2 500 sti/min (longueur de point 3 mm ou moins)
Espace couture	450 mm (X) × 300 mm (Y)		600 mm (X) × 300 mm (Y)
Longueur de point réglable	{{0}}.1-12,7 mm (pas de 0,05 mm)
Course de la barre à aiguille	41,2 mm
Levage du cadre d'alimentation	Max. 30mm
Levage / Course du presseur intermédiaire	Quantité de levage : 20 mm / Course : Standard 4 mm (0~10 mm)
Position basse variable du presseur intermédiaire	Standard {{0}},5 mm (max. 0-7,0 mm)
Aiguille (au moment de la livraison)	DP×17(#18) (135×17 Nm110)	DP×17(#23) (135×17 Nm260)	DP×17(#18)(135×17Nm110)	DP×17 (#23)(135×17 Nm260)
Fil	#50-#2	#20-#2	#50-#2	#20-#2
Crochet	Crochet navette double capacité
Stockage des données de modèle dans la mémoire	Mémoire du corps principal : Max. 500 000 points, 999 motifs (max. 50 000 points/motif)
	Médias externes : Max. 5 000 000 points, 999 motifs (max. 50 000 points/motif)
Fonction d'agrandissement/réduction	Le motif peut être agrandi/réduit indépendamment dans les directions X et Y 1 % ~ 4 0 0 % (pas de 0,1 %)
Système d'agrandissement/réduction	L'agrandissement/réduction du motif peut être effectué en augmentant/diminuant soit la longueur du point, soit le nombre de points. (Au moment de la sélection du motif, seule la longueur du point peut être augmentée/diminuée.)
Compteur de fil de canette Compteur de produits	Système haut/bas (0-9999)
Lubrification	Le châssis est lubrifié à la graisse / Le crochet et le réducteur de l'arbre d'entraînement du crochet sont lubrifiés à partir d'un réservoir
Huile de graissage	Crochet : JUKI New Defrix Oil No.2 (équivalent à ISO VG32)
Moteur de machine à coudre	Servomoteur AC compact (système à entraînement direct)
Puissance requise Consommation électrique	Monophasé, 3-phase 200-240V / 550VA
Air comprimé / Consommation d'air	{{0}}.5-0.55MPa (Max. 0,55MPa) / 1,8dm³ / min (ANR)
Poids total	401kg		410kg
Taille	1703×1370×1200mm (sans support de fil)		1923×1370×1200 mm(sans porte-fil)



La machine à patrons programmable JUKI AMS-224EN atteint non seulement une productivité plus élevée grâce aux augmentations/diminutions instantanées de la vitesse de couture au début/à la fin de la couture et à l'augmentation de la vitesse de coupe du fil, mais elle permet également d'obtenir une réactivité flexible aux matériaux pour promettre une amélioration. qualité de couture grâce à la tension active unique de JUKI et au presseur intermédiaire programmable.

La série AMS-EN a été favorablement accueillie sur le marché en raison de sa facilité d'utilisation, obtenue grâce au réglage fluide du matériel de couture et au grand écran tactile couleur à cristaux liquides.

Les deux modèles supplémentaires suivants sont désormais ajoutés à la série :

L'AMS-224EN-4530 [450 mm(X)×300 mm(Y)]

L'AMS-224EN-6030 [600 mm(X)×300 mm(Y)]

Un nouveau système de moteur pas à pas contrôlé par encodeur a été adopté pour le mécanisme d'alimentation XY. Cela contribue à des performances de couture plus précises et à une productivité accrue.



Machine à motifs programmable JUKI AMS-224FReffectue différents types de couture, tirant le meilleur parti de sa zone de couture plus large dans diverses applications de couture telles que la fixation de poignées aux sacs et pochettes, la fixation de ceintures, la couture de nombreuses petites pièces à la fois, la fixation de pièces aux chaussures et aux chaussures de sport (une paire de chaussures) et coudre des airbags.



L'AMS-224EN a été conçu en accordant l'importance aux économies d'énergie électrique pour une économie accrue. La machine a adopté le système à entraînement direct utilisant un servomoteur AC de taille compacte pour entraîner la tête de la machine. Il a également adopté un système de contrôle par encodeur qui entraîne le moteur pas à pas avec une puissance électrique minimale en fonction du poids du matériau et de la longueur du point pour l'entraînement XY d'alimentation du matériau. Avec ces deux systèmes, la consommation électrique moyenne de la machine est réduite de 30 % en fonctionnement et de 45 % en veille par rapport à notre modèle conventionnel (AMS-224C) qui n'intègre pas le système de contrôle par encodeur.

*Le graphique fournit une comparaison entre l'AMS-224EN et l'AMS-224C lors de la couture de points de forme (environ 1,000 points) des parties supérieures des chaussures droite et gauche sous le courant continu. mode couture.



La position de l'avance peut être vérifiée pendant la couture au moyen du moteur pas à pas à entraînement XY commandé par encodeur. Cela améliore considérablement la précision de l'alimentation. En conséquence, la déformation d'un motif de couture susceptible de se produire lors de la couture à grande vitesse ou de la couture d'un matériau lourd est considérablement réduite.



Une tension active éprouvée sur le marché a été introduite dans le contrôleur de tension du fil d'aiguille. Avec la tension active, des changements précis dans la tension du fil d'aiguille pendant la couture sont activés. La tension du fil d'aiguille peut donc être réglée en fonction de l'épaisseur du matériau et peut être corrigée en fonction du sens de couture, point par point, via le panneau de commande. Étant donné que la tension du fil d'aiguille est reproductible et prend en charge une gamme plus large de conditions de couture, le temps requis pour le changement de configuration lors du changement de processus peut être réduit.



L'écran tactile IP-420 offre une simplicité d'utilisation éprouvée sur le marché. Il est doté d'un écran large et de fonctions programmables. Les données peuvent être saisies/modifiées tout en vérifiant visuellement le mouvement de l'aiguille.

L'unité LCD couleur affiche en un coup d'œil les données de couture telles que la forme du point, la tension du fil d'aiguille, le rapport d'agrandissement/réduction, la vitesse de couture et le nombre de points. L'adresse IP-420 est fournie en standard avec 14 langues d'affichage différentes.

Fonction de personnalisation du verrouillage des touches

L'état de verrouillage des touches peut être défini comme vous le souhaitez. Il est donc possible de masquer des éléments qui ne doivent pas être manipulés par les opérateurs.

Mode de fonctionnement simplifié

La simplification des éléments définis et la transition d'écran de l'IP-420 augmentent la facilité d'utilisation et contribuent à réduire la fatigue de l'opérateur.



Grâce à la poulie manuelle disposée sur le bras de la machine, non seulement la hauteur de la barre à aiguille ou du presseur intermédiaire mais également le point d'entrée de l'aiguille au moment de la programmation des données peuvent être réglés facilement.



La valve mécanique monte et descend correspondant à la profondeur d'enfoncement de la pédale. Cela permet un positionnement facile d'une pièce à coudre.



JUKI AMS-224FR modèle programmableLa machine atteint la vitesse de couture la plus élevée de 2 500 sti/min parmi celles ayant une zone de couture similaire. La vitesse de couture maximale est atteinte au 2ème point depuis le début de la couture. La machine reste à la vitesse de couture maximale jusqu'à la fin de la couture et décélère instantanément.

Le mécanisme de coupe-fil unique contrôlé par moteur pas à pas de JUKI est adopté pour permettre des performances de coupe-fil rapides et constantes, réduisant considérablement le temps de cycle total.

La machine fait preuve d'une réactivité améliorée grâce à l'adoption d'un système d'entraînement direct sur l'arbre principal.



Le cadre (unité de barre à aiguille et unité de releveur de fil) est lubrifié avec de la graisse et le crochet est alimenté avec une infime quantité d'huile provenant du réservoir d'huile.

La technologie de séchage avancée de JUKI, utilisée dans un certain nombre de nos modèles de machines à coudre, protège vos produits contre les taches d'huile.



Avec le presseur intermédiaire programmable, la hauteur du point mort inférieur du presseur intermédiaire peut être réglée en fonction de l'épaisseur du matériau, évitant ainsi non seulement les problèmes de couture tels que les sauts de points et les casses de fil, mais protégeant également le produit de couture contre les dommages. par le presseur. Le réglage de la hauteur peut être modifié facilement, même pendant la couture. La machine réalise de belles coutures uniformes sans saut de point, même sur plusieurs parties du tissu, grâce à la combinaison idéale de la tension active et du presseur intermédiaire programmable.



Les données de couture créées avec l'IP-420 peuvent être stockées dans la mémoire du corps principal de la machine à coudre. La capacité de stockage de la mémoire est de 500,000 points et 999 motifs (max. 50,000 points par motif) au maximum. En plus de la carte CompactFlash 33, le corps principal de la machine à coudre est équipé en standard d'un connecteur USB. Désormais, les données peuvent être entrées/sorties vers/depuis différents types de supports (FD (disquettes), SM (SmartMedia), CF (CompactFlash), SD (Secure Digital Card), etc.) au moyen d'un périphérique USB et d'un lecteur de cartes. Le nombre maximum de points pouvant être stockés dans la mémoire pour chaque support est d'environ 50,000,000.



La levée du cadre d'alimentation est de 30 mm au maximum. Cela permet de placer facilement un matériau lourd sur la machine.

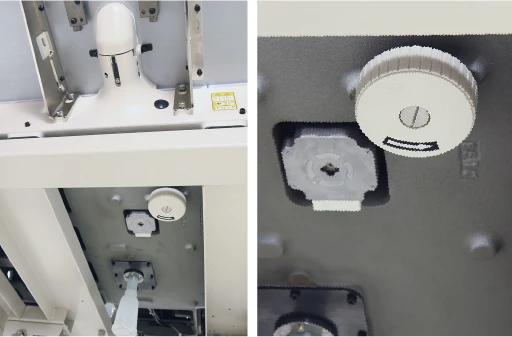

Une poulie est également prévue sur la partie inférieure de la machine. Cela permet un réglage facile du crochet.
